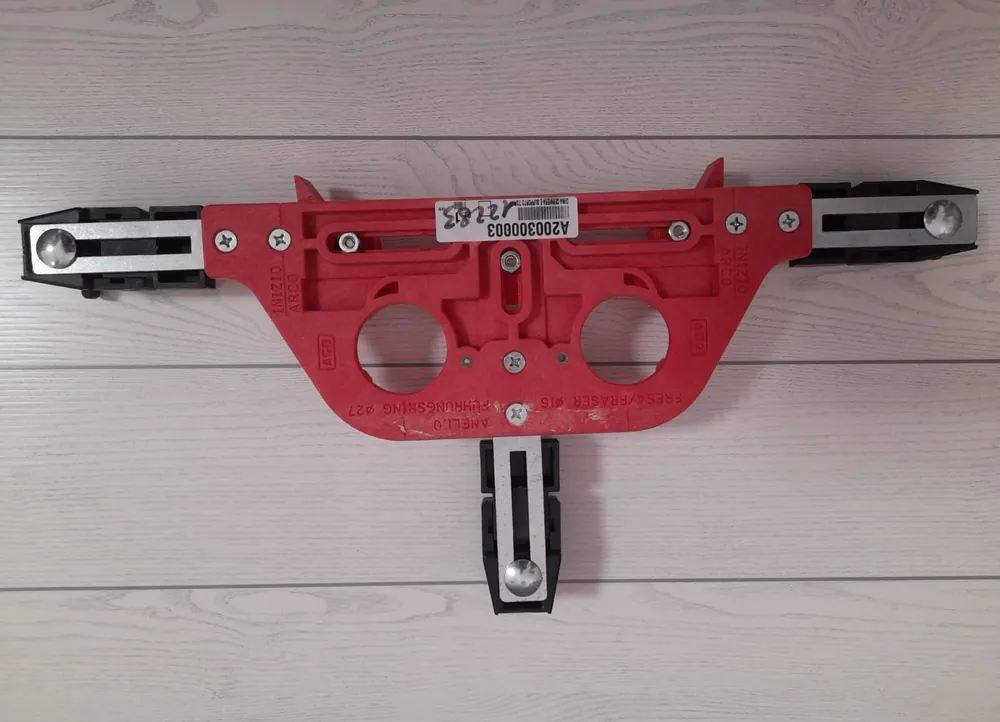

Dima AGB Per cerniere angolari e supporto forbice (ø34x20) su telaio A20030003
Descrizione Dima registrabile ambidestra in materiale plastico, per la fresata di alloggiamento, sul montante lato cerniere del telaio, del supporto forbice e della cerniera angolare inferiore diametro 34 mm, dei sistemi anta ribalta aria 4 con battuta max 16 mm e dei sistemi aria 11 e 12 mm.Utilizzo La dima è fornita con 3 morsetti a molla che devono essere regolati secondo lo spessore dei traversi e del montante. E' necessario stabilire la posizione di foratura, adattando le battute mobili inferiori, secondo lo schema sotto riportato che indica i valori delle assi X e Y variabili secondo le dimensioni del battuta e la tipologia costruttiva. Il posizionamento della dima sul telaio avviene per pressione. La foratura può essere eseguita in 3 diversi modi: 1) con pantografo attrezzato con un anello guida da 27 mm e una fresa da 16 mm. 2) con pantografo attrezzato con un anello guida da 40 mm e una fresa da 34 mm. In questo caso si devono applicare alla dima, 2 anelli riduttori art. A20030.00.05. 3) con trapano attrezzato con una punta a tazza da 34 mm. In questo caso si devono applicare alla dima 2 anelli riduttori art. A20030.00.04 AGB - Alban Giacomo Spa è un'azienda italiana leader mondiale nel settore ferramenta per porte, finestre ed oscuranti. AGB offre le migliori soluzioni per la movimentazione ed il bloccaggio di serramenti interni ed esterni. La vastissima gamma di prodotti AGB è composta da articoli di qualità destinati a durare nel tempo.
