Descrizione

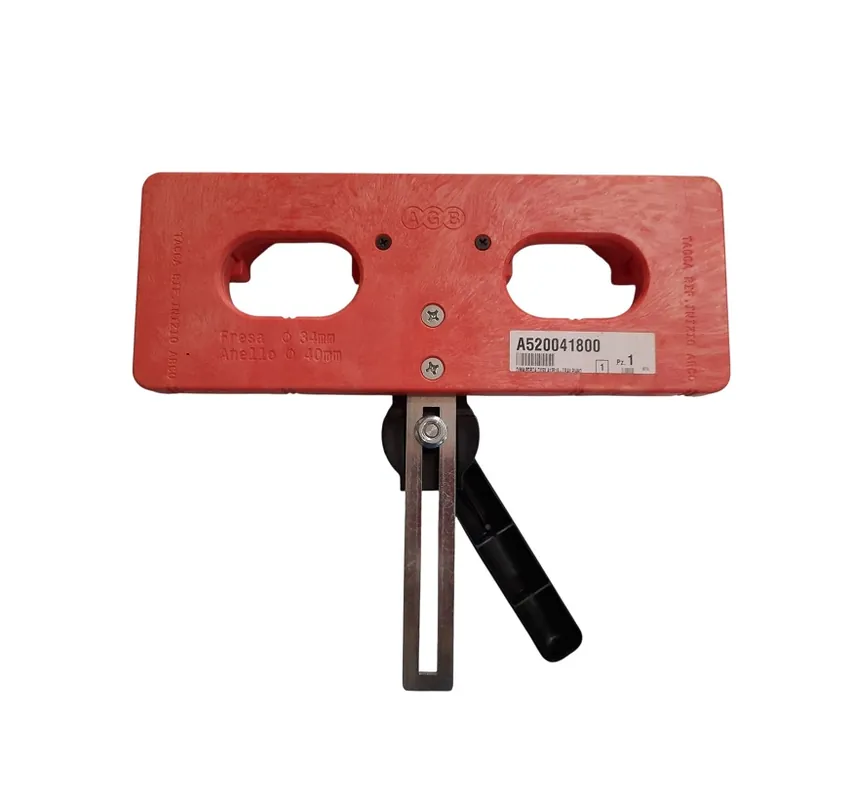

Dima per finestra a forare, aria 12, interasse 9 e 13, battuta 18 mmDescrizione Dima ambidestra per foratura del maschio cerniera inferiore.
Utilizzo La dima deve essere utilizzata per le porte-finestre in aria 12 mm che utilizzano cerniere a doppio foro ø34 mm. Deve essere posizionata come in figura, forando con pantografo manuale dotato di anello ø40 e fresa ø34. Fissaggio Allentare con chiave da 13 il dado di bloccaggio, appoggiare il morsetto al montante con il manico allineato alla lama di scorrimento, bloccare il dado, ruotare il manico, posizionandolo in una delle tre posizioni fino al bloccaggio sicuro della dima.
